Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: HJATIS
Chứng nhận: CE ISO9001
Số mô hình: DZ518 (GV2-M/ME)
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: 50*60
Thời gian giao hàng: 5 tuần
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 5000 Piece / Pieces mỗi tuần
Tên sản phẩm: |
Cầu dao bảo vệ động cơ điện |
Tiêu chuẩn: |
IEC60947.2, IEC60947-4.1 và EN60947-1 |
Điện áp làm việc định mức Ue(V): |
230/240、400/415、440、550、690 |
Điện áp cách điện định mức Ui(V): |
690 |
Tần số định số: |
50/60hz |
Lưu lượng điện: |
32A |
Màu sắc: |
đen trắng |
Bảo vệ thiết bị đầu cuối: |
IP65 |
Tên sản phẩm: |
Cầu dao bảo vệ động cơ điện |
Tiêu chuẩn: |
IEC60947.2, IEC60947-4.1 và EN60947-1 |
Điện áp làm việc định mức Ue(V): |
230/240、400/415、440、550、690 |
Điện áp cách điện định mức Ui(V): |
690 |
Tần số định số: |
50/60hz |
Lưu lượng điện: |
32A |
Màu sắc: |
đen trắng |
Bảo vệ thiết bị đầu cuối: |
IP65 |

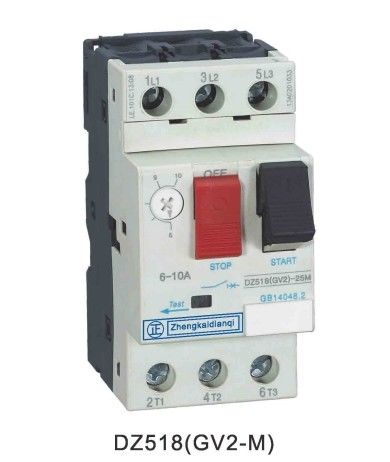

Máy cắt mạch bảo vệ động cơ điện DZ518 ((GV2-M/ME)Điều khiển nút
Mô tả sản phẩm:
DZ518(GV1,GV2,GV3) các bộ ngắt mạch bảo vệ động cơ điện, sử dụng thiết kế mô-đun, đường viền là nghệ thuật, khối lượng nhỏ, phá vỡ bảo vệ, bên trong thiết lập Hot Relay,chức năng là mạnh mẽ, tính linh hoạt là tốt. Dòng DZ518 phù hợp với IEC60947.2 và IEC60947-4.1 cũng như tiêu chuẩn EN60947-1.Chuyển đổi và thiết bị liên lạc có thể kết hợp động cơ điện là trực tiếp khởi động. DZ518 series bên ngoài lớp phủ bảo vệ xếp hạng có thể đạt được IP65. loạt này tập hợp ba loại sản phẩm mô hình:ME) là bộ ngắt mạch bảo vệ nhiệt từ của dây đai động cơ điện mà nút điều khiển; DZ518 ((GV2-RS) là bộ ngắt mạch bảo vệ nhiệt từ của dây đai động cơ điện được điều khiển bởi công tắc chuyển đổi; DZ518 ((GV2-LS),LE) là bộ ngắt mạch bảo vệ từ tính của dây đai động cơ điện mà công tắc chuyển đổi điều khiển (không mang lại bảo vệ nóng).
Ưu điểm sản phẩm:
◆ Giá trị thiết lập dòng điện có thể điều chỉnh: khi sử dụng, nó có thể được điều chỉnh đến vị trí chỉ định giá trị thiết lập dòng điện phù hợp theo dòng điện thực tế.
◆ Có thể mô phỏng thiết kế kích hoạt của cơ chế: cơ chế có thể được kích hoạt bằng TEST, thuận tiện cho thử nghiệm mô phỏng.
◆ Đánh dấu bằng laser phía trước: nội dung đánh dấu rõ ràng và bền.
◆ Cấu trúc điểm ngắt kép: điểm ngắt kép của các liên lạc, ức chế và phân tán năng lượng cung, cải thiện hiệu ứng tắt cung, cải thiện khả năng ngắt kết nối,Giảm tổn thất điện tiếp xúc, hiệu quả cải thiện tuổi thọ điện của sản phẩm.
◆ Cấu trúc bảo vệ toàn diện từ tính nhiệt: sản phẩm có nhiều chức năng bảo vệ quá tải, mạch ngắn, mất cân bằng ba pha.
Các thông số kỹ thuật:
| Phạm vi điều chỉnh dòng điện định số ie ((A) | Sức mạnh tiêu chuẩn của động cơ điện ba pha KWAC-3,50Hz/60Hz | |||||
| 230/240V | 400V | 415V | 440V | 500V | 690V | |
| 0.1-0.16 | ||||||
| 0.16-0.25 | ||||||
| 0.25-0.40 | ||||||
| 0.4-0.63 | 0.37 | |||||
| 0.63-1 | 0.37 | 0.37 | 0.55 | |||
| 1-1.6 | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 1.6-2.5 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 |
| 4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 |
| 6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 18.5 | 23 |
Ứng dụng:
DZ518 ngắt mạch ((GV2-M) loại hộp khuôn ngắt mạch) phù hợp với mạch với điện áp lên đến 690v,trực lượng 1-80A,Nó có chức năng như bảo vệ quá tải,bảo vệ thất bại giai đoạn, Bảo vệ mạch ngắn cho động cơ không đồng bộ loại lồng chuột và cũng có thể điều khiển khởi động không thường xuyên của động cơ không đồng bộ loại lồng chuột,Ngoài ra,nó có thể bảo vệ dây chuyền phân phối,thay đổi tải không thường xuyên, và phục vụ như một cách cô lập.
