Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Chứng nhận: ISO9001、CE
Số mô hình: S11-M-20kv
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1pcs
Giá bán: negotiable
chi tiết đóng gói: Tùy chỉnh
Thời gian giao hàng: 5-8 tuần
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 200 chiếc mỗi miệng
Điện áp định mức (kV): |
20/0,4 |
Không tải: |
100-2340W |
Tải (75oC): |
620-22220W |
Dòng không tải(%): |
2,1-0,5 |
Bảo hành: |
1 năm |
Điện áp trở kháng (%): |
5,5-6 |
Biểu tượng: |
Yyn0, Dyn11, Yzn11 |
Tổng trọng lượng (kg): |
360-6670 |
Điện áp định mức (kV): |
20/0,4 |
Không tải: |
100-2340W |
Tải (75oC): |
620-22220W |
Dòng không tải(%): |
2,1-0,5 |
Bảo hành: |
1 năm |
Điện áp trở kháng (%): |
5,5-6 |
Biểu tượng: |
Yyn0, Dyn11, Yzn11 |
Tổng trọng lượng (kg): |
360-6670 |

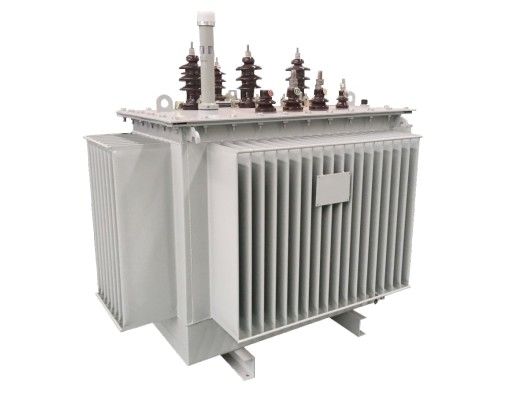

S11-M Máy biến đổi điện 3 giai đoạn 20kV ngâm dầu
Các thông số kỹ thuật chính
| Loại | Điện áp định số (kV) | Biểu tượng | Mất mát (W) | Điện không tải ((%) | Năng lượng trở kháng | Tổng trọng lượng | Cấu trúc (mm) | Khoảng cách đường ray ((mm) | |||
| Không tải | tải ((75°C) | L | W | H | |||||||
| S11-M-30/20 | 20/0.4 | Yyn0 Dyn11 Yzn11 | 100 | 690/660 | 2.1 | 5.5 | 360 | 840 | 580 | 890 | 400x450 |
| S11-M-50/20 | 130 | 1010/960 | 2 | 400 | 860 | 620 | 930 | ||||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 510 | 880 | 700 | 1010 | ||||
| S11-M-80/20 | 180 | 1440/1370 | 1.8 | 580 | 880 | 710 | 1075 | 400x550 | |||
| S11-M-100/20 | 200 | 1730/1650 | 1.6 | 650 | 920 | 720 | 1090 | ||||
| S11-M-125/20 | 240 | 2080/1980 | 1.5 | 685 | 950 | 750 | 1100 | ||||
| S11-M-160/20 | 290 | 2540/2420 | 1.4 | 720 | 1200 | 780 | 1020 | ||||
| S11-M-200/20 | 340 | 3000/2860 | 1.3 | 895 | 1310 | 790 | 1190 | ||||
| S11-M-250/20 | 400 | 3520/3350 | 1.2 | 955 | 1320 | 900 | 1060 | 550x550 | |||
| S11-M-315/20 | 480 | 4210/4010 | 1.1 | 1185 | 1400 | 830 | 1285 | ||||
| S11-M-400/20 | 570 | 4970/4730 | 1 | 1240 | 1490 | 990 | 1140 | ||||
| S11-M-500/20 | 680 | 5940/5660 | 1 | 1660 | 1555 | 905 | 1450 | 660x660 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6 | 1780 | 1660 | 1090 | 1240 | |||
| S11-M-800/20 | 980 | 8250 | 0.8 | 2250 | 1810 | 1190 | 1310 | ||||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 2620 | 1880 | 1280 | 1420 | 660x820 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 3360 | 1970 | 1390 | 1530 | 820x820 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 3870 | 2000 | 1400 | 1730 | ||||
| S11-M-2000/20 | 1950 | 19140 | 0.6 | 5720 | 2320 | 1450 | 1960 | ||||
| S11-M-2500/20 | 2340 | 22220 | 0.5 | 6670 | 2420 | 1500 | 2120 | 1070x1070 | |||
Lưu ý:
1.Các kích thước trong bảng chỉ dành cho việc giữ lại.The Insulation và thiết kế phải dựa trên kích thước của các bản vẽ phác thảo được cung cấp bởi công ty.
2Đối với các bộ biến áp 500kva và dưới, giá trị mất tải trên đường chéo trên áp dụng cho nhóm giao lộ Dyn11 hoặc Ym11.Và giá trị mất mát Lcad Belrw đường chéo áp dụng cho nhóm YynO Junction.
3Theo yêu cầu của người dùng, bộ biến áp cấu trúc lõi lõi có thể được cung cấp.
4. Các bộ biến áp với phạm vi áp suất cao ± 2x2,5% hoặc ± 5% có thể được cung cấp theo nhu cầu của người dùng.
5Theo nhu cầu của người dùng, các bộ biến áp có điện áp thấp 0,69kV có thể được cung cấp.Các thông số kỹ thuật của các thông số kỹ thuật đặc biệt hoặc các sản phẩm phi tiêu chuẩn được xác định thông qua việc tham vấn giữa nhà cung cấp và người mua.
6Theo nhu cầu của người dùng, 10kV / 20kV biến áp điện áp kép (được điều chỉnh) có thể được cung cấp.
FAQ:
Q: Có kỹ sư nào có thể giúp đỡ về hỗ trợ kỹ thuật không?
A: Chúng tôi đang trong lĩnh vực này nhiều năm. chúng tôi kỹ sư giúp khách hàng giải quyết bất kỳ vấn đề gặp phải trong việc sử dụng sản phẩm.
Hỏi: Còn về lô hàng?
A: Chúng tôi sẽ chọn phương pháp vận chuyển phù hợp nhất theo trọng lượng và số lượng của sản phẩm, tất nhiên, khách hàng cũng có thể sử dụng các đại lý vận chuyển của riêng họ.
Hỏi: Còn các điều khoản thanh toán?
A: Thông thường thông qua L / C, D / A, D / P, T / T v.v.
Hỏi:MOQ của anh là bao nhiêu?
A: MOQ của chúng tôi là 1 miếng.
Hỏi:Thời gian giao hàng của anh bao lâu?
A: Nó phụ thuộc vào yêu cầu sản phẩm và số lượng của bạn.
